マンションのエアコン取付の施工例
●新座市でマンションカバーのリフォーム

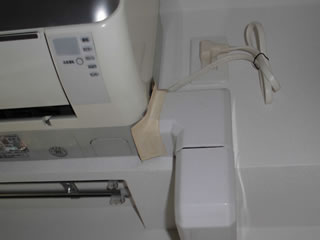

①既存(ゴムの変色と剥がれ)
![他店のカバー工事(手抜き)](../photo -mansyon/m17-12-16a.jpg)

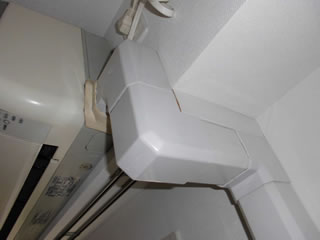

②既存(段差を木で埋めてあります)
![段差を木で](../photo -mansyon/m17-12-16b.jpg)

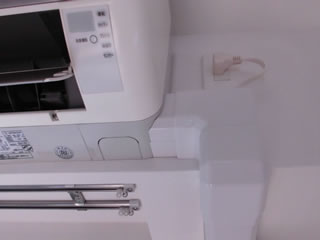

③曲がりに沿ってR加工(加工費は無料)。
![カバーの加工](../photo -mansyon/m17-12-16c.jpg)

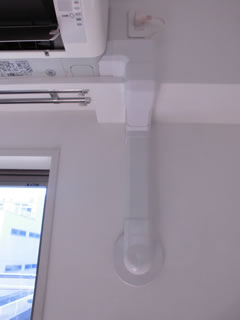

④段差も解消してカバー取付。
![3曲がり室内カバー](../photo -mansyon/m17-12-16d.jpg)
ゴムのエンドキャップは経年劣化で変色と剥がれが出やすいので使わない方が良い例です。
ご依頼、ありがとうございました。
●さいたま市南区でマンションカバー工事

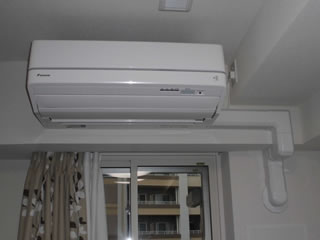

室内カバー3曲がり(うるさら7)
![さいたま市南区、](../photo -mansyon/m17-6-27.jpg)
うるさら7は配管が特別に太いのでカバー工事の難易度が高くなります。
ご依頼、ありがとうございました。
●草加市でマンションカバー工事

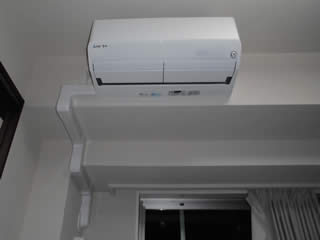

①室内カバー5曲がり、ツイストあり。
![室内カバー5曲がり](../photo -mansyon/m17-3-26a.jpg)

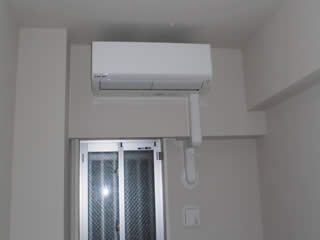

②室内カバー3曲がり、配管は右下出し。
![左下だしカバー](../photo -mansyon/m17-3-26b.jpg)

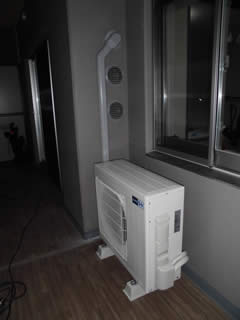

③外カバー1曲がり(アイボリー)。
![マンション外カバー(アイボリー)](../photo -mansyon/m17-3-26c.jpg)
ご依頼、ありがとうございました。
●外カバー工事のみやり替えの依頼です。

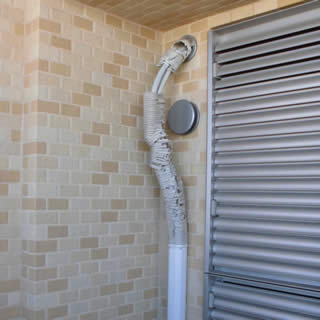

①既存カバーのジャバラの劣化の様子です。
![化粧カバー(ジャバラ)の劣化](../photo -mansyon/m17-2-10a.jpg)

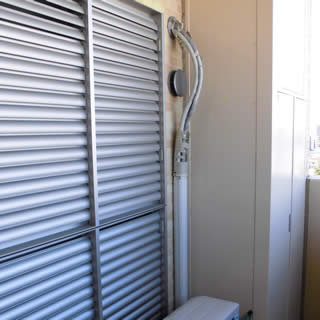

②反対側も相当劣化しています。
![ジャバラの劣化の写真](../photo -mansyon/m17-2-10b.jpg)

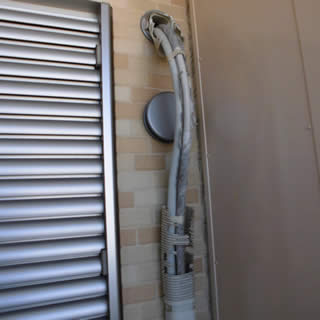

③ジャバラは耐候性が低いことが解ります。
![劣化したジャバラのアップ](../photo -mansyon/m17-2-10c.jpg)

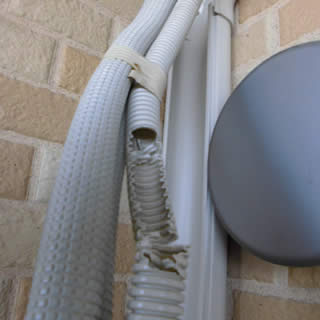

④安いドレンホースの劣化の様子です。
![安物のドレンホースの劣化](../photo -mansyon/m17-2-10d.jpg)

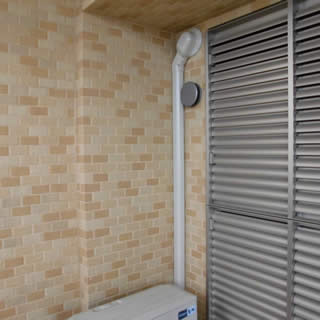

⑤ジャバラを使用せずにカバーをやり替えました。
![カバーの取付直し](../photo -mansyon/m17-2-10f.jpg)

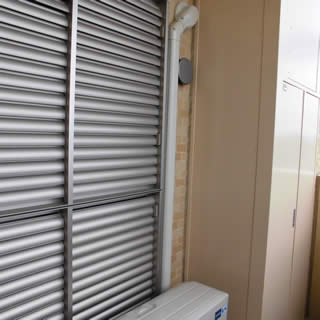

⑥反対側も同様にジャバラは使用していません。
![カバーのみ取付直し](../photo -mansyon/m17-2-10e.jpg)
ポイント:ジャバラは耐候性が低いので、可能な限り他の役物を使用した方が長持ちします。
今回は、カバーのみやり替えの依頼でした(ドレンホースも交換しました)。ご利用ありがとうございました。
![](../photo -mansyon/m16-10-8.jpg)

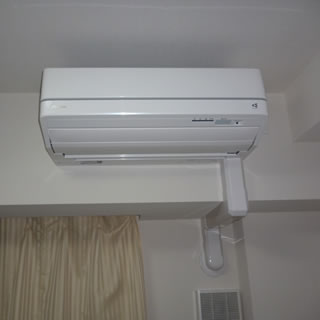

<志木市本町>
・うるさら7kw。(配管2分4分)
・室外機はうしろ側のべランダに設置。
・室内カバー(MD85)2曲がり2m。
※うるさらの室内カバーは少し大変です。
<さいたま市南区沼影>
・ショープ200V取付
・室内カバーMD75、3曲がり1m
![さいたま市南区でマンションのエアコン取付(室内カバー)](../photo -mansyon/m-11a.jpg)
・配管外カバー(アイボリ)2m3曲がり
・ガス機器の下にうまく収まりました。
![外カバー2m(アイボリー)](../photo -mansyon/m-11b.jpg)
![浦和区のマンションでのエアコン工事例](../photo -mansyon/mansyon10b.jpg)

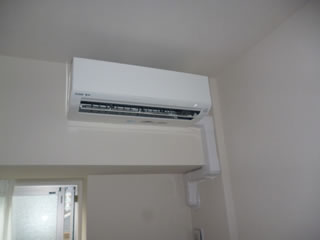

①<浦和区岸町A>
・三菱霧ヶ峰100v。
・室外機は右壁側のべランダに設置。
・室内カバー3曲がり1m(ツイストあり)。

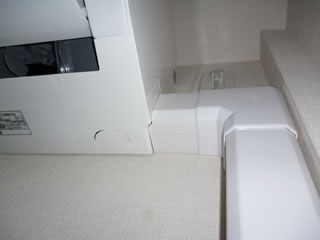

![室内カバーは加工までしています](../photo -mansyon/mansyon10a.jpg)
②
・MD75を加工してぴったりと取付します。
・この機種は本体の強度を高めるために凹凸があるので、加工をしないと隙間が出来てしまいます。
・加工費は無料です。
![室外機のカバー](../photo -mansyon/mansyon10c.jpg)

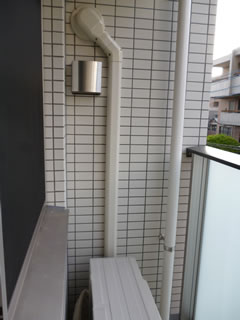

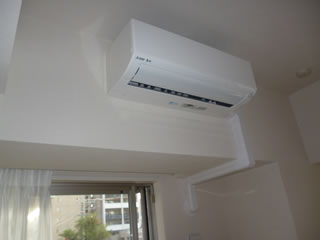

③
・右横側のベランダに室外機設置。
・配管外カバー2m(アイボリー)。
・エアカットバルブ。
![エアコン室内カバー2m3曲がり](../photo -mansyon/mansyon10d.jpg)
①<浦和区岸町B>
・三菱霧ヶ峰100v。
・室外機はうしろ側のべランダに設置。

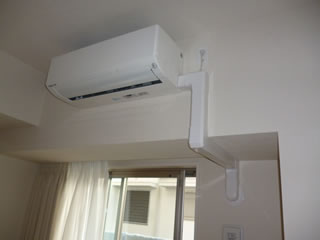

・室内カバー3曲がり2m。
![室内カバー(右側)から](../photo -mansyon/mansyon10e.jpg)
②
・MD75、3曲がり2m。
・梁の出が長いのでドレンの勾配がほとんどないので注意が必要です。
・室内カバーではドレンホースへの外機の逆流を防ぐためにエアカットバルブの取付が必須となります。

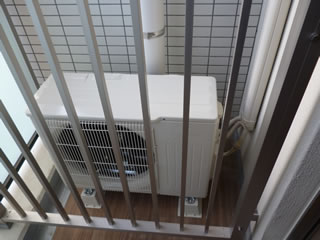

![室外機は柵の中](../photo -mansyon/mansyon10f.jpg)
③
・うら側のベランダの柵の中に室外機設置。
・配管外カバー2m(アイボリー)。
・エアカットバルブ。

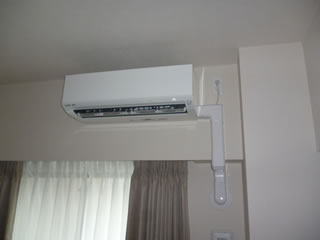

![三菱エアコンカバー工事](../photo -mansyon/mansyon10g.jpg)
①<浦和区岸町C>
・三菱霧ヶ峰100v。
・室外機はうしろ側のべランダに設置。
・室内カバー3曲がり1m。

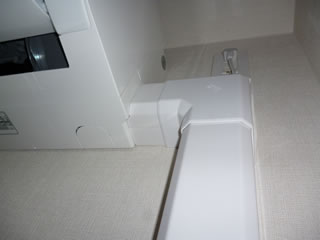

![室内カバーの加工](../photo -mansyon/mansyon10h.jpg)
②
・MD75、加工して室内機との隙間なく取付。
<工事内容>
・配管左横出し。
・室内カバー3曲がり(90°、出角、入角)

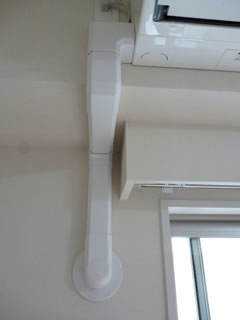

![マンションの化粧カバー](../photo -mansyon/mansyon09a.jpg)
・カバーMD75。
・ ドレンホースは断熱処理・エアカットバルブ取付 (16/4/30)

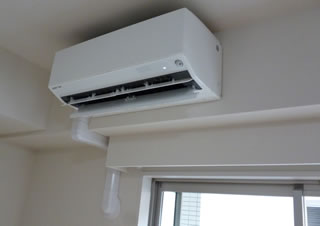

![室内カバー3曲がり1m](../photo -mansyon/mansyon09b.jpg)

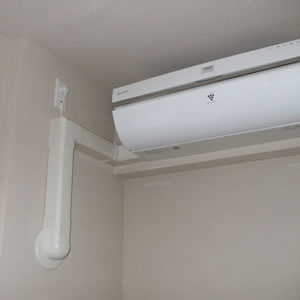

![室内カバー3曲がり](../photo -mansyon/mansyon08.jpg)
<工事内容>
・配管左横出し
・室内カバー2曲がり1m(入角 、平面90°)
・エアカットバルブ取付
![右だし、梁下3曲がり](../photo -mansyon/mansyon07.jpg)
<工事内容>

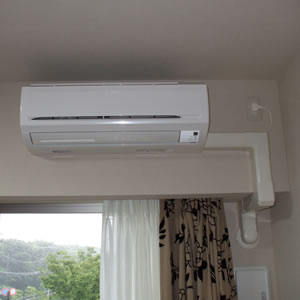

・配管右横出しで設置
・カバー梁下3曲がり1m(平面90°、出角、入角)
・このような室内カバー工事では、エアカットバルブが必須になります。
・カバー(コーナーヘッド+5cm)

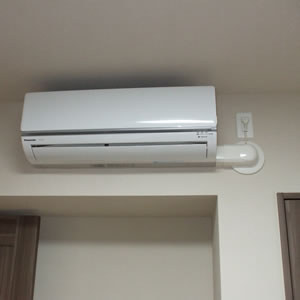

![室内カバー(こーなヘッドのみ)](../photo -mansyon/mansyon06.jpg)

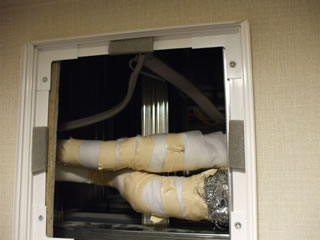

クローゼットの中の点検口まで配管が仕込んであるタイプの隠ぺい配管工事です。
![隠ぺい配管](../photo -mansyon/mansyon06a.jpg)

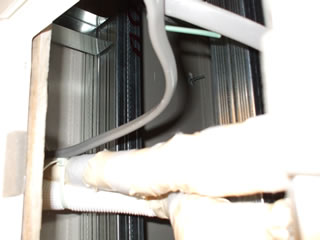

水漏れ対策と結露対策が欠かせません。
![断熱材](../photo -mansyon/mansyon06b.jpg)
![室内カバーの加工](../photo -mansyon/mansyon05.jpg)
<工事内容>
・配管を横左だしで取付。
・カバー1曲がり1m。

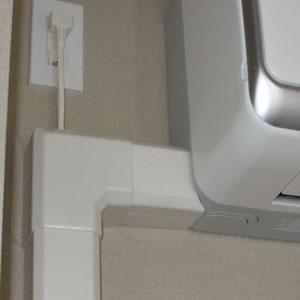

・エアコンの角がアールなっているのでカバーも加工してぴったりと取り付けています。

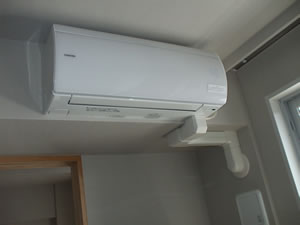

![梁下3曲がりの室内カバー](../photo -mansyon/mansyon04.jpg)
<工事内容>
・配管を右下だしで取付。
・梁下右横壁に穴。(3曲がり1m)
・室内カバーは勾配があまりとれない場合が多いのでエアカットバルブは必須になります。
