発泡ウレタンによる高気密高断熱施工の紹介
①最初に一般的な壁構造を模型で解説します。

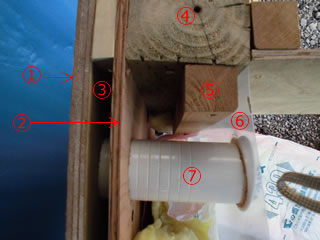

A 真上から見た切断面
![戸建ての一般的な構造](eakon-gallary/hap1.jpg)

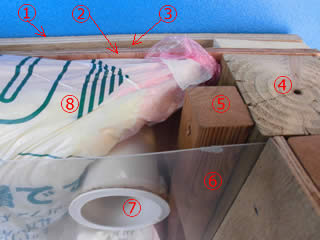

![木造戸建ての壁構造の解説](eakon-gallary/hap2.jpg)
①外壁(サイディングが主流)
②構造用面材(合板、パーティクルボードなど)
③通気層(湿気を逃すための工法)
④柱
⑤下地材(石膏ボードの下地材、桟木や一二三)
⑥石膏ボードと壁紙(※プラ板で代用しています)
⑦エアコン貫通スリーブ
⑧断熱材(グラスウール)
※②と③の間に透湿・防水シートが本来ありますが、省略しています。また、筋かいも省略しています。
②発泡ウレタンの充填の様子を写真で確認。
●今回は実験ですので、解りやすいグリーンフォームを通常より多めに使用して います。

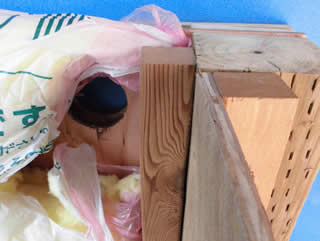

①穴あけで断熱欠損が出来てしまいます。
![穴あけで断熱材の欠損](eakon-gallary/hap3.jpg)

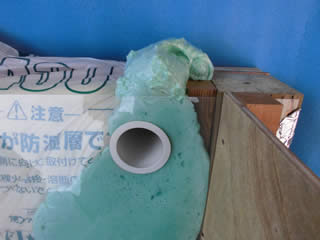

②発泡ウレタンを充填して断熱を補います。
![発泡ウレタン充填](eakon-gallary/hap6.jpg)

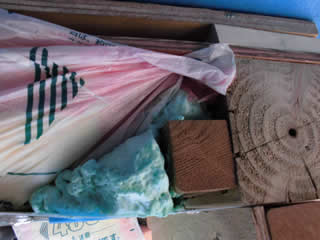

③上部まできっちり断熱材が廻っています。
![発泡ウレタン充填を上からみた](eakon-gallary/hap5.jpg)

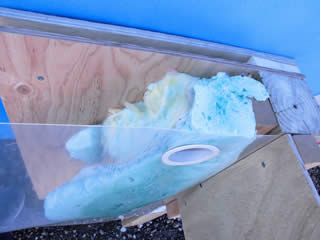

④グラスウールを取り除きました。
![断熱材を除いたウレタンの様子](eakon-gallary/hap7.jpg)

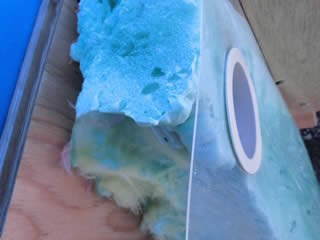

⑤数倍に膨張しています。
![発布ウレタンの実際](eakon-gallary/hap10.jpg)

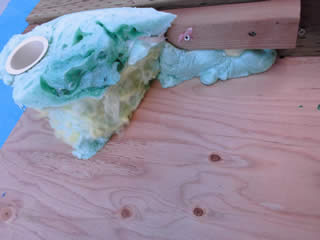

⑥狭い隙間にまでウレタンが入っています。
![下側からの写真(発泡ウレタン)](eakon-gallary/hap11.jpg)

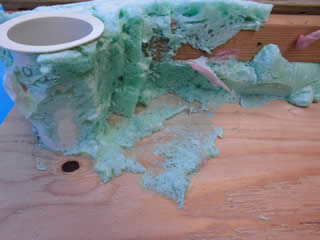

⑦削るとスリーブや壁に密着しています。
![発泡ウレタンを取り除いた断面写真](eakon-gallary/hap14.jpg)

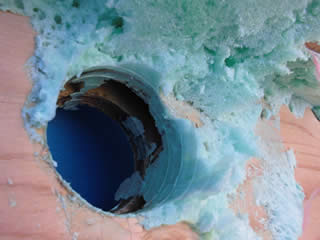

⑧僅かな隙間にも入り込んでいます。
![スリーブを取り除いたウレタンの様子](eakon-gallary/hap15.jpg)
