穴あけ(スリーブ)関連の具体例

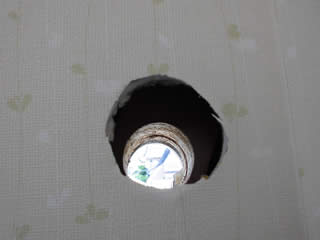

●穴あけの失敗例(中古戸建て)

①穴は元々空いていて、リフォームで壁紙を張ってありました。

中古での筋交いに欠損

②完全に筋交いに穴が空いていますが、業者が解らないので泣き寝入りです。

筋交いのど真ん中に穴

ポイント:穴あけは戸建てでは1番大事な工程ですので、新築の方は必ず図面を用意して構造を確認してもらいましょう。また、穴あけ後に確認をさせてもらいましょう。


●古いエアコンの穴の様子

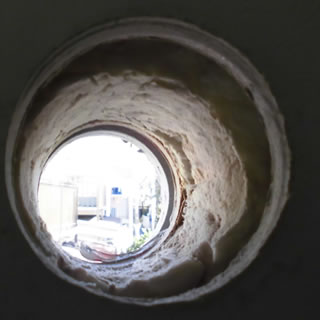

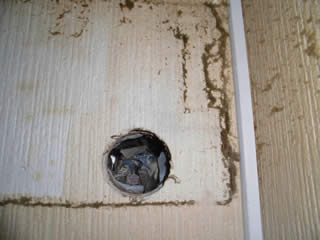

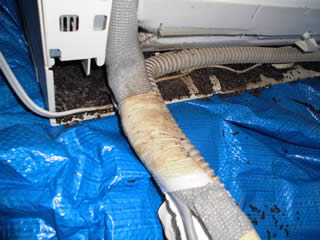

①20年前のエアコンを取外した後

既存穴の様子

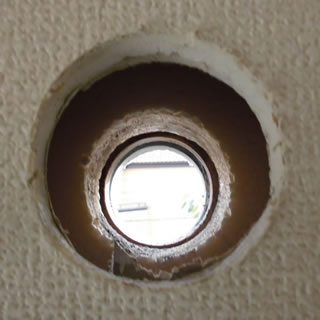

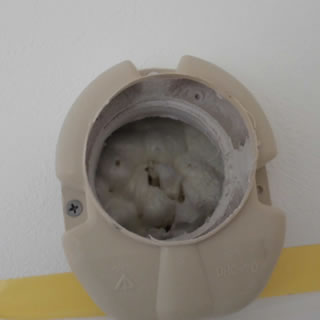

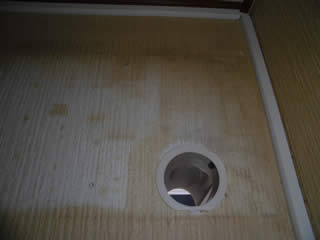

②埃を落とし、スリーブを入れます。

スリーブを入れたもの

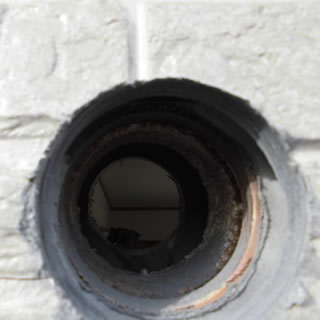

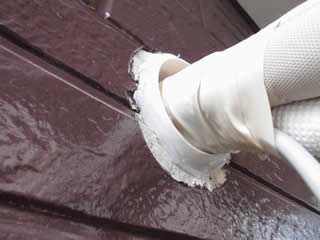

③スリーブの外側は周りにコーキングします。

外の処理はコーキング

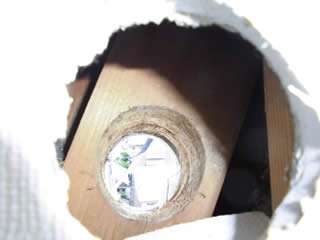

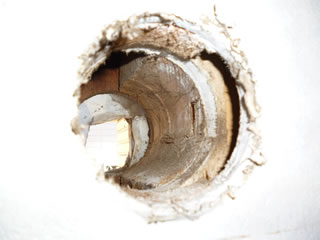

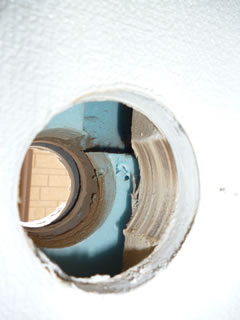

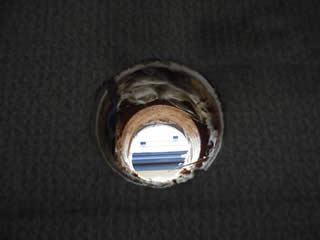

④こちらは奥に見える筋交いの真ん中に穴が開いています。

筋交いの真ん中に穴

⑤過去の業者名は解らず、このままスリーブを入れてからエアコンの取付となりました。

スリーブ

<発泡ウレタン断熱>

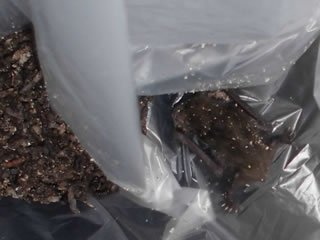

①<埃が広がらない様にビニール袋と埃カバーで養生をします。>

養生

②<石膏ボードを空けるとやはり断熱は発泡ウレタンでした。>

発泡ウレタン

③<壁紙→石膏ボード→断熱→透過防水シート→構造用合板→通気層→サイディング>

壁構造

④<スリーブをいれて、つばの回りはコークボンドでシールします>

スリーブ

<発泡スチロール系断熱>

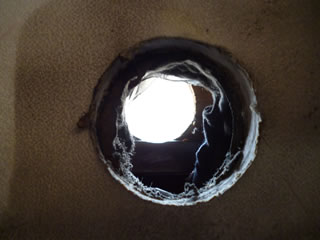

①<穴開け室内側から>

穴あけの写真

②<穴あけ外側から>

外側からみた穴(スリーブ)

●壁の構造
壁紙→石膏ボード→断熱材(ビーズ法ポリスチレンフォーム)→構造用面材(パーティクルボード)→透湿防水シート→通気層→サイディング、となっています。

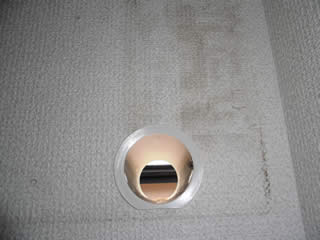

③<スリーブ室内側>

スリーブの処理

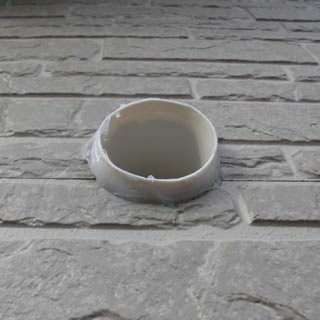

④<スリーブ外側>

外側のスリーブ処理

●スリーブ
スリーブは室内側と室外側ともにシールします。

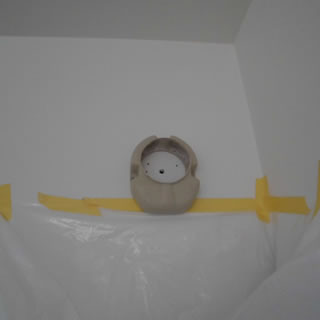

①<穴あけ前>埃が広がらない様に養生をします。

穴開けの下準備

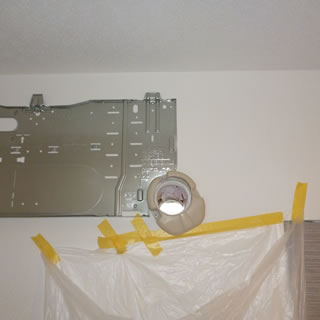

②<貫通後>防塵カバーで埃の飛散を防ぎつつ開けます。

穴あけ直後

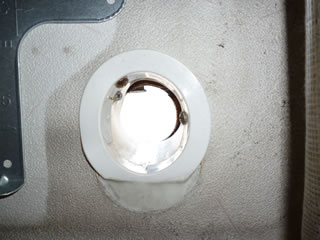

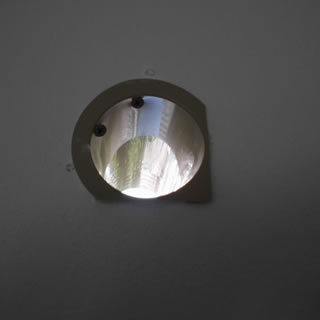

③<スリーブ>貫通スリーブは必ずいれます。また、シーリングも行います。

スリーブを入れます

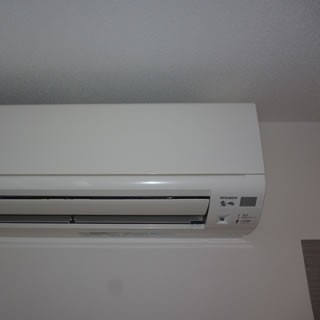

④<室内機>

室内機を設置します。

室内機の設置後

穴あけ、断熱材はスタイロフォーム

①<壁の構造、内側より>

壁紙→石膏ボード→断熱材(スタイロフォーム)→構造用面材(パーティクルボード)→通気層→サイディング、となっています。

※建築会社によって、壁構造は様々です。

※手前の木材は補助材(一二三材)で、石膏ボードをくぎで止めるための下地材なので、欠損は問題ありません。

スリーブ取付

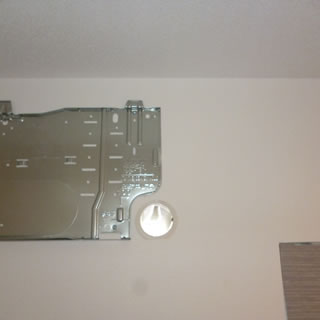

②<スリーブ>

エアコンの左横壁に配管を通します。写真はスリーブと室内カバーの下地を取り付けたところです。



スリーブは少し隙間が空きますので、コークボンドでシールします。(気密を考慮)


穴開けがおかしい

①<修理前>

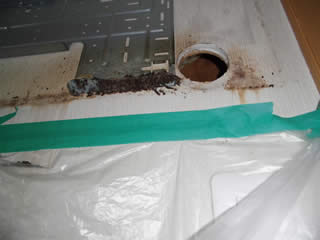

既存エアコンの取外し後の写真ですが、室内の方が低く、室外が高くなっています。(逆勾配)

この状態ではドレン排水が室内に逆流するおそれがあります。実際、古いエアコンでは水漏れがあったそうです。

穴を修理後

②<修理後>

室外側には雨戸があるため、これ以上下げることが出来ませんので、室内側を高くして、下側はパテで処理対応にしました。※今回は、脱着工事の付帯工事なので料金は発生していません。



柱に切り欠きあり

③<切り欠き>

上記と同じ建物の2階ですが、柱をくり抜いていました。下調べをじっくり行えば、このようなミスは起こりえないはずです。
